产品特点：
塑料光纤组件具有低成本、良好的阻燃性能和优异的抗干扰能力
适用于单向、双向及闭锁式连接方式，满足多样化的系统需求
支持DC至5MBd的数据传输带宽
采用低功耗设计，发射端典型工作电流峰值仅为6mA
兼容标准TTL逻辑电平接口，便于与现有电路系统直接连接
产品应用：
数据通讯及局域网
工业制造设备的无误码信令传输
汽车通信和控制网络
音视频设备的抗噪音通信
技术参数：

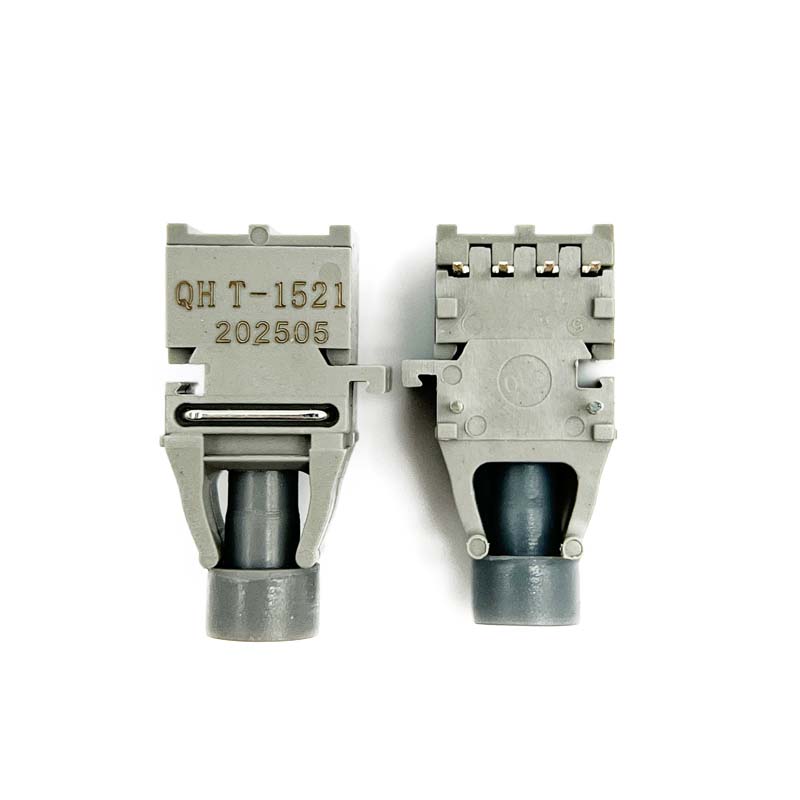

QH T-1521光发射器
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
发射器输出光功率 |
-7.5 |
-6 |
-5 |
dBm |
IF=60mA |
|
输出光功率温度系数 |
|
-0.02 |
|
%/℃ |
|
|
峰值辐射波长 |
|
650 |
|
nm |
|
|
正向电压 |
1.85 |
2 |
2.4 |
V |
IF=60mA |
|
有效直径 |
|
1.1 |
|
mm |
|
|
反向输入击穿电压 |
5.0 |
11.0 |
|
V |
IF= 10 uA，TA = 25℃ |

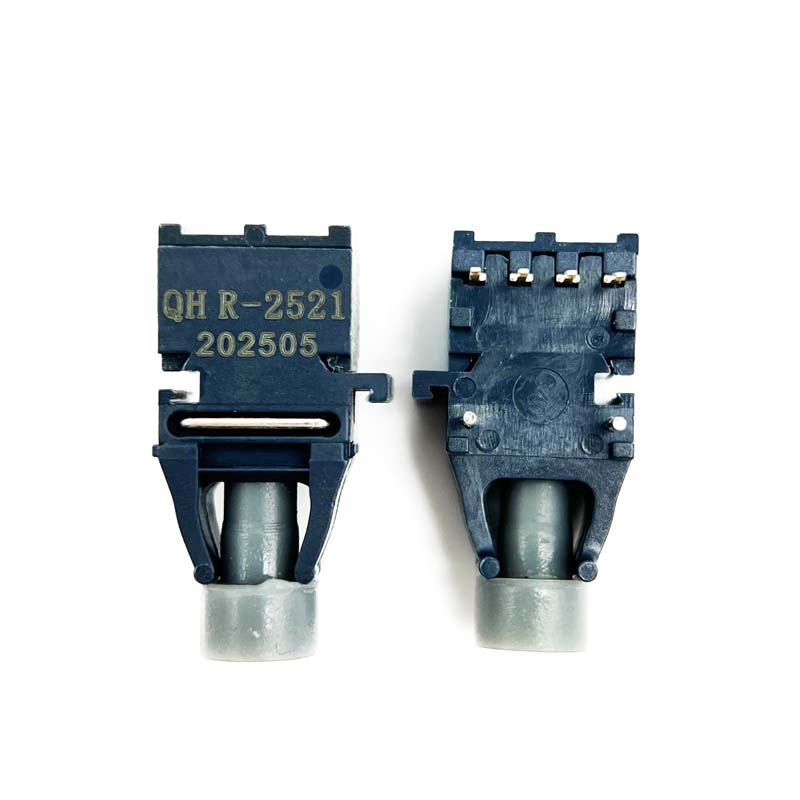

QH R-2521光接收器
|
参数 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
响应峰值波长 |
|
650 |
|
nm |
|
|
信号速率 |
DC |
|
5 |
MBd |
BER≤10-9，PRBS:27-1 |
|
输出0时的输入功率 |
-17.0 |
|
-2.5 |
dBm |
VOL=0.5V，IOL=8mA |
|
输出1时的输入功率 |
|
|
-20 |
dBm |
VOL=5V，IOH≤250μA |
|
输出高时的输出电流 |
|
5 |
250 |
μA |
VO=5V，PR=0，RL开路 |
|
输出低时的输出电压 |
|
0.4 |
0.5 |
V |
IOL=8mA，PR=PRLMIN，RL开路 |
|
输出高时的电源电流 |
|
4.2 |
5 |
mA |
VCC=5V，PR=0，RL开路 |
|
输出低时的电源电流 |
|
4.4 |
5 |
mA |
VCC=5V，PR=-11.5 dBm，RL开路 |
|
内部上拉电阻 |
800 |
1000 |
1200 |
Ω |
|

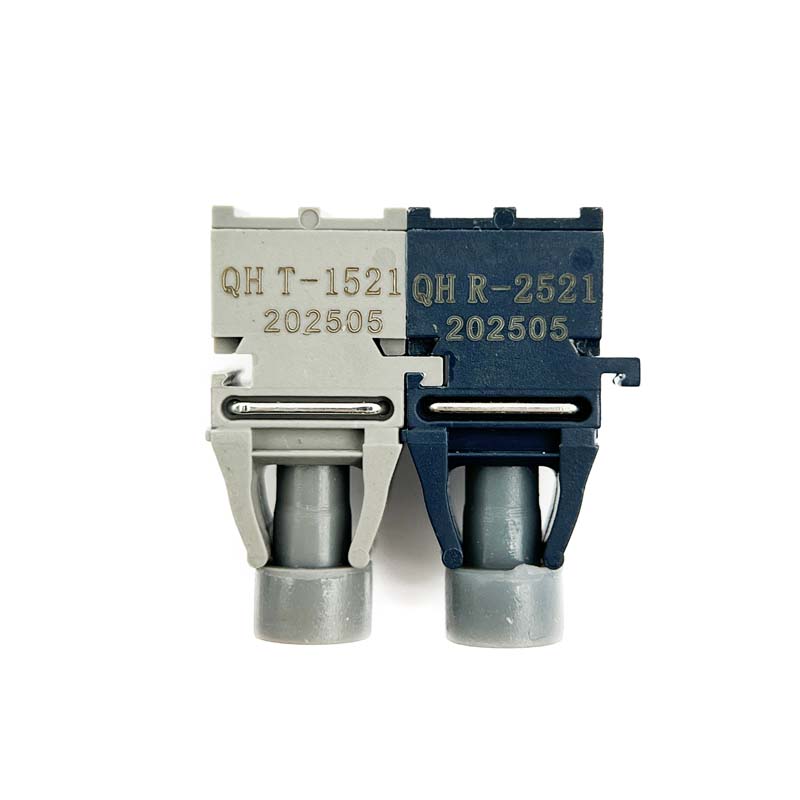

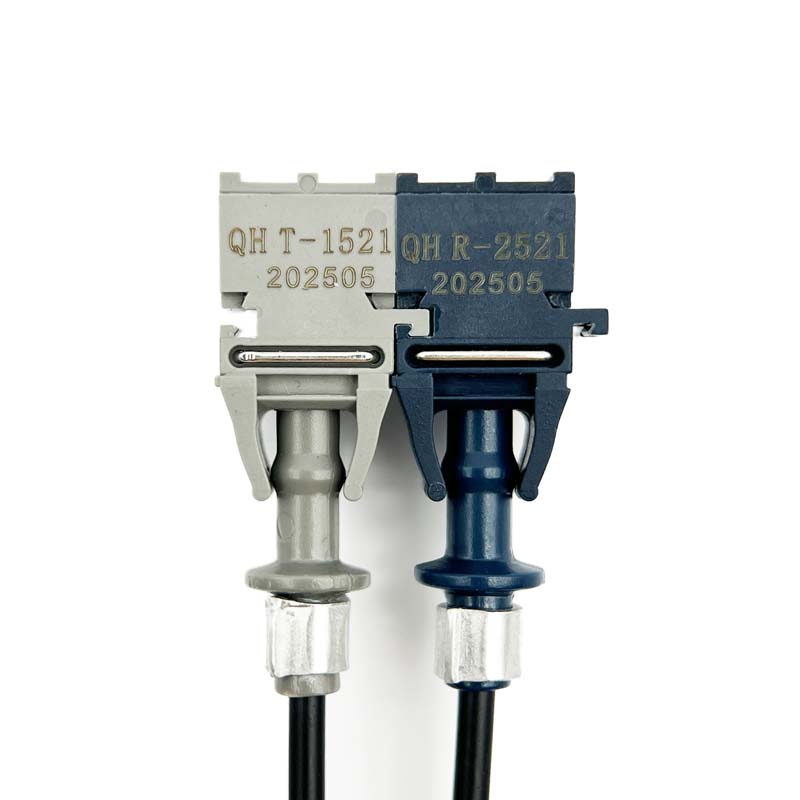

QH T-1521/QH R-2521系统链路
参数
最小值
典型值
最大值
单位
备注
信号速率
DC
5
MBd
BER≤10-9，PRBS:27-1
链路距离
20
40
m
IFdc=60mA，光缆选用650衰减0.2dB/m
工作温度
-40
85
℃
