产品特点：
塑料光纤组件具有低成本、良好的阻燃性能和优异的抗干扰能力
适用于单向、双向及闭锁式连接方式，满足多样化的系统需求
支持DC至10MBd的数据传输带宽
采用低功耗设计，发射端典型工作电流峰值仅为6mA
兼容标准TTL逻辑电平接口，便于与现有电路系统直接连接
产品应用：
减少电流/电压瞬态敏感度
电机控制器触发
数据通讯及局域网
工业制造设备的无误码信令传输
汽车通信和控制网络
技术参数：

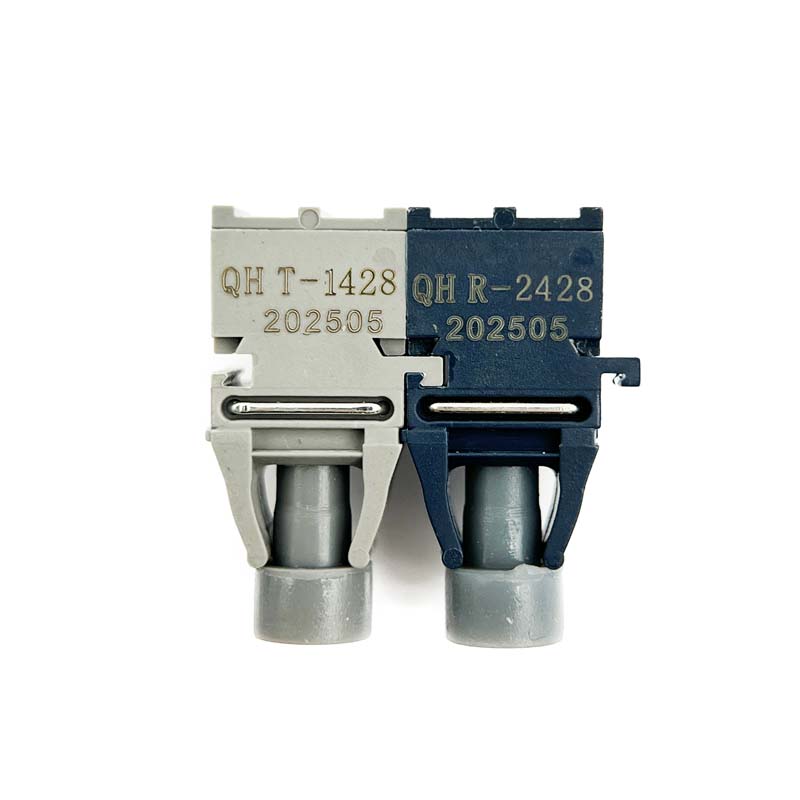

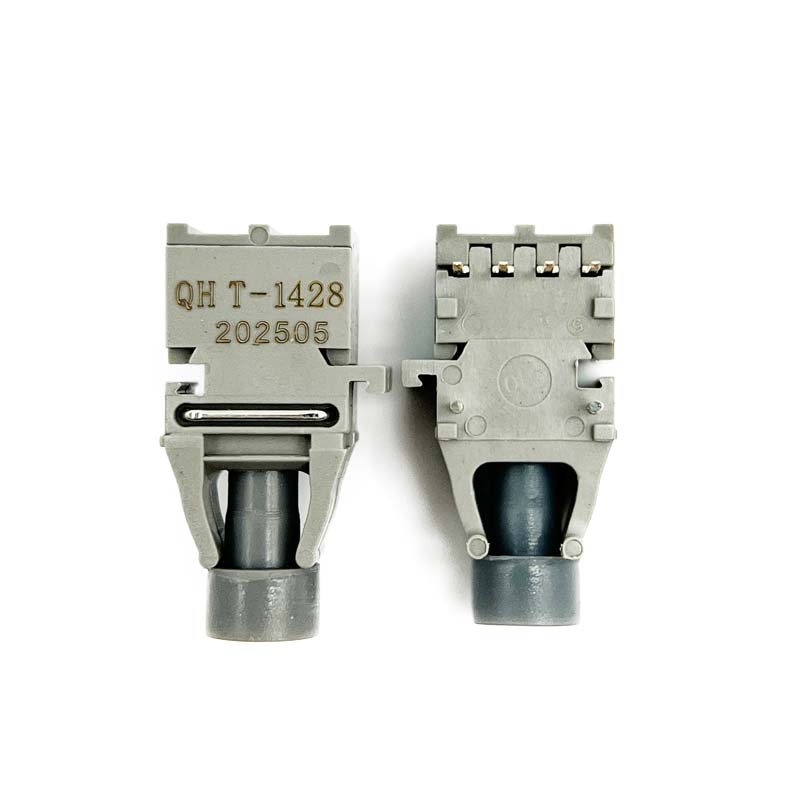

QH T-1428发射器件
参数
最小值
典型值
最大值
单位
备注
发射器输出光功率
-3
-1
0
dBm
IF=60mA
输出光功率温度系数
-0.1
%/℃
峰值辐射波长
520
nm
正向电压
3.4
3.6
3.8
V
IF=60mA
有效直径
1.1
mm
反向输入击穿电压
5.0
11
V
IF= 10 uA，TA = 25℃
数值孔径
0.5

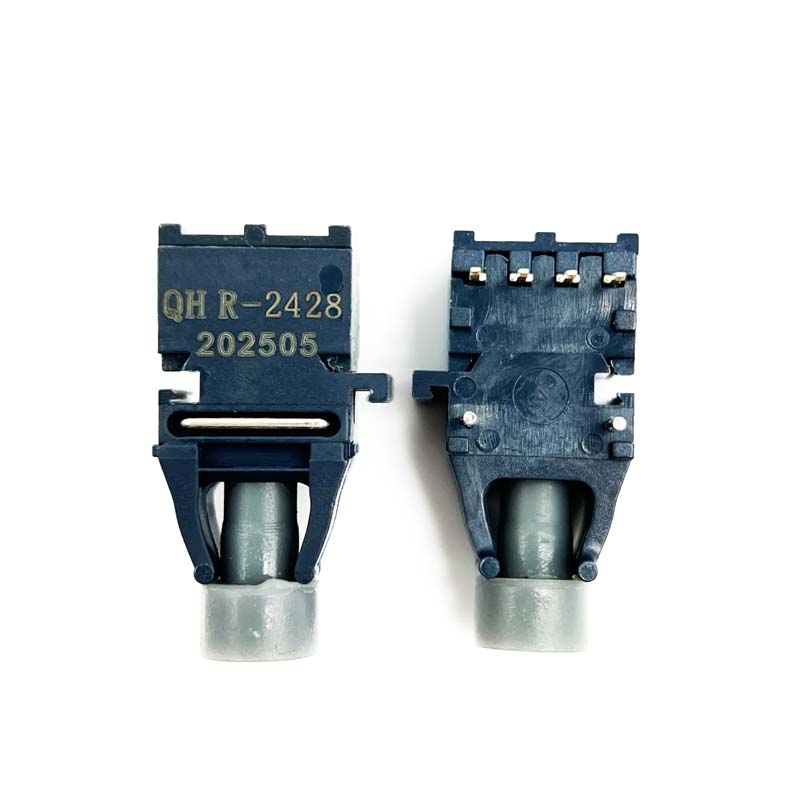

QH R-2428接收器件
参数
最小值
典型值
最大值
单位
备注
响应峰值波长
520
nm
信号速率
10
MBd
BER≤10-9，PRBS:27-1
输出0时的输入功率
-26
0
dBm
VOL=0.5V，IOL=8mA，注1
输出1时的输入功率
-33
dBm
VOL=5V，IOH≤250μA
输出高时的输出电流
5
250
μA
VO=5V，PR=0，RL开路
输出低时的输出电压
0.4
0.5
V
IOL=8mA，PR=PRLMIN，RL开路
输出高时的电源电流
4.2
5
mA
VCC=5V，PR=0，RL开路
输出低时的电源电流
4.4
5
mA
VCC=5V，PR=-11.5 dBm，
RL开路
内部上拉电阻
700
1000
1500
Ω
有效直径
1.0
mm
数值孔径
0.5

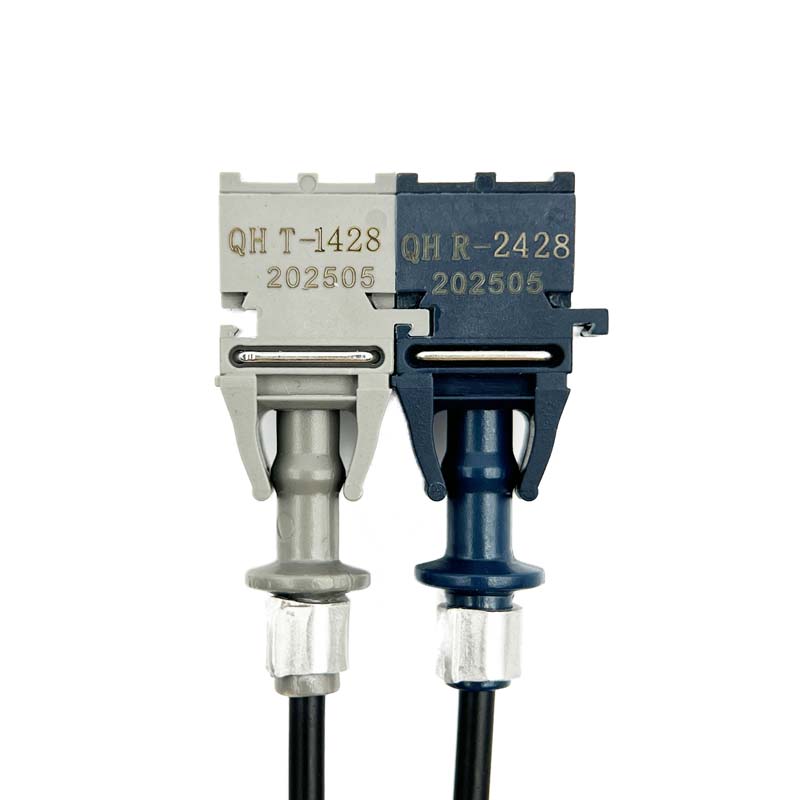

QH T-1428/2428系统链路
参数
最小值
典型值
最大值
单位
备注
信号速率
DC
10
MBd
BER≤10-9，PRBS:27-1
链路距离
200
240
m
IFdc=60mA
选用光缆520nm衰减0.1dB/m
工作温度
-40
85
℃
